QUADRA-FLEX®︱膠齒聯軸器膠齒聯軸器

QUADRA-FLEX®︱膠齒聯軸器膠齒聯軸器

QADRA-FLEX® 膠齒聯軸器，無須潤滑，免維修保養，安裝簡易。
同時可應付各種衝擊負載、震動和軸間位移。
QUADRE FLEX-4 JEM JEMS
/
QUADRE FLEX-5 E EM N
/
QUADRE FLEX-6 H HS
/
QUADRE FLEX-7 SPACER
/
QUADRE FLEX-1 technology
/
  • QUADRE FLEX-4 JEM JEMS
  • QUADRE FLEX-5 E EM N
  • QUADRE FLEX-6 H HS
  • QUADRE FLEX-7 SPACER
  • QUADRE FLEX-1 technology
詳細介紹

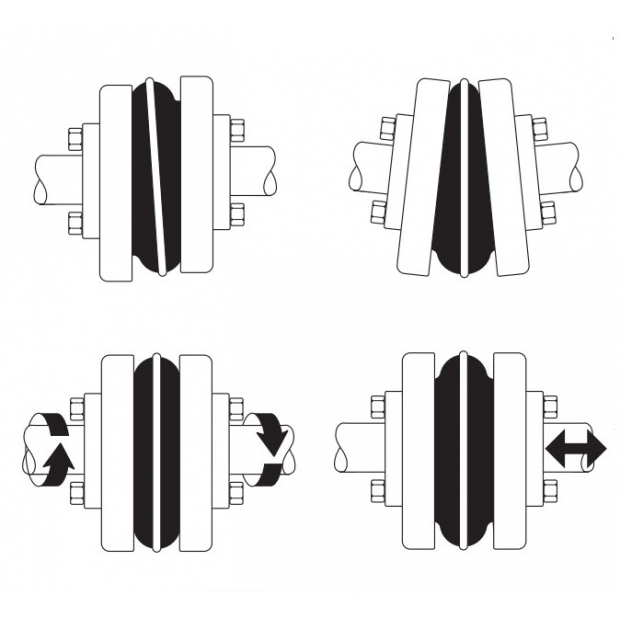

平行

膠齒聯軸器在無磨損和最低磨耗的情況下，補償平行偏移量。從規格5的0.4mm 至規格16的1.5mm。這樣可將徑向負載，在有平行位移時降至最低。

角度

因彈性體的撓性和齒間之聯結作用，Quadra-Flex®膠齒聯軸器可輕易地應付高達1°的角度位移而不出現明顯磨損。

扭動

膠齒彈性體具有扭曲緩衝性，所以很適合用於吸收衝擊震動，以避免其在設備間之傳遞。

軸向

膠齒的軸向彈性，容許聯軸器接受一定量的軸向位移，而降低對軸向衝擊負荷。膠齒套能承受軸向移動達3mm。

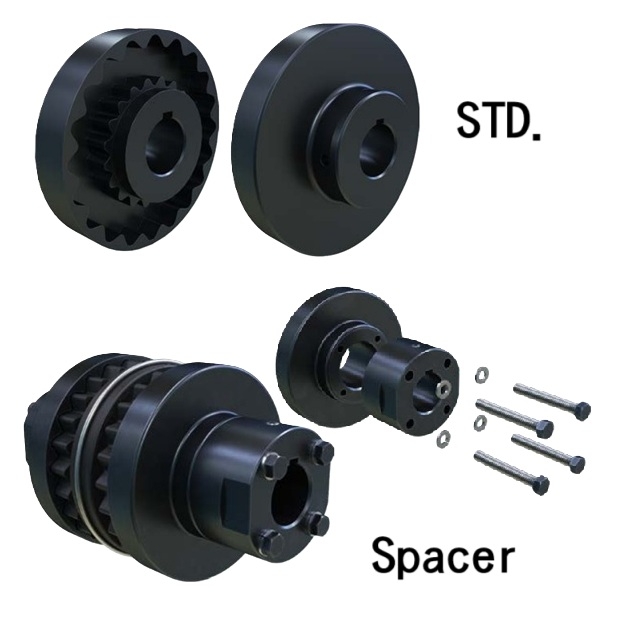

Quadra-Flex® Couplings 膠齒聯軸器

3J, 4J, 5S, 6S, 7S, 8S, 9S, 10S, 11S, 12S, 13S, 14S, 15S.

Quadra-Flex® Spacer Couplings 延伸型膠齒聯軸器

4JS, 5SC, 6SC, 7SC, 8SC, 9SC, 10SC, 11SC, 12SC, 13SC, 14SC.

QUADRA-FLEX® Sleeves

規格型號：3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 16

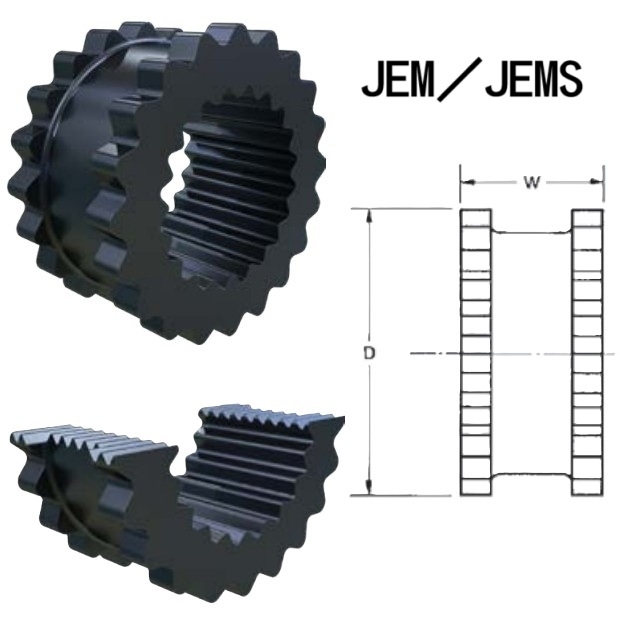

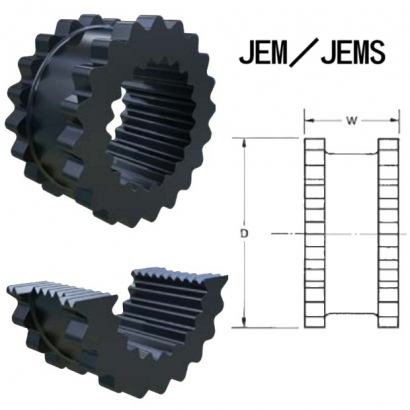

JEM／JEMS

JEM 為一件體型號

JEMS 為有開口一件體型號

材質TPR熱塑性橡膠

TPR可承受大範圍溫差和耐油性

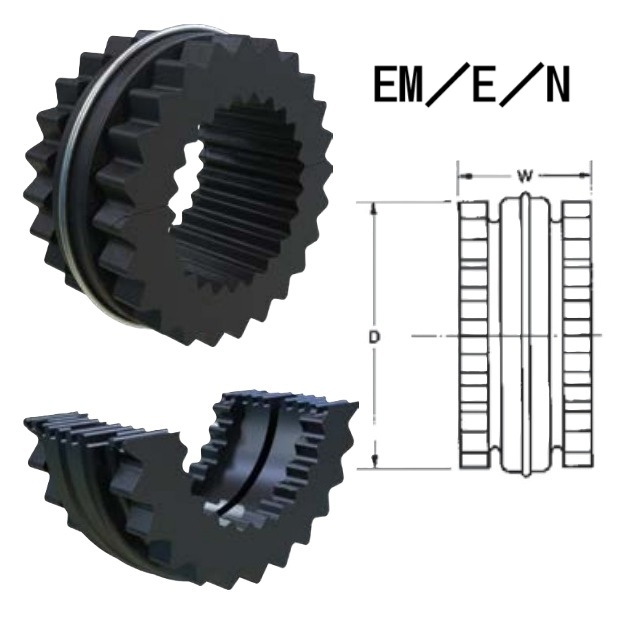

EM／E／N

EM, E, N 彈性體均由兩個半月形膠圈和一個固定環所組成，材質TPR, EPDM和Neoprene熱塑性橡膠，這些同規格彈性體可用於不同設計法蘭。

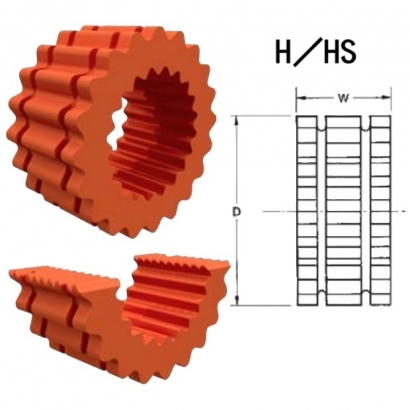

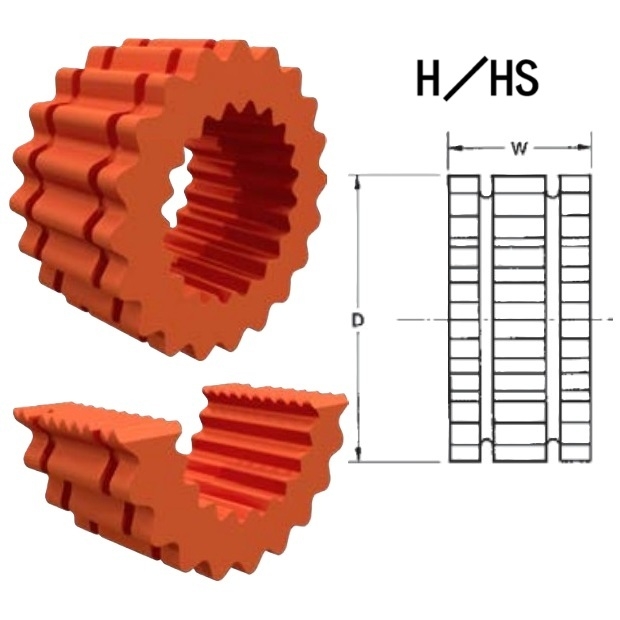

H／HS

H 為一件體型號

HS 為有開口二件體型號

材質Hytrel塑性橡膠

Hytrel塑性橡膠能承受更高扭矩
